Aprašymas
Tinklo kokybės analizatorius ir registratorius Schneider PM8000 (gamintojo video)
Matavimai:

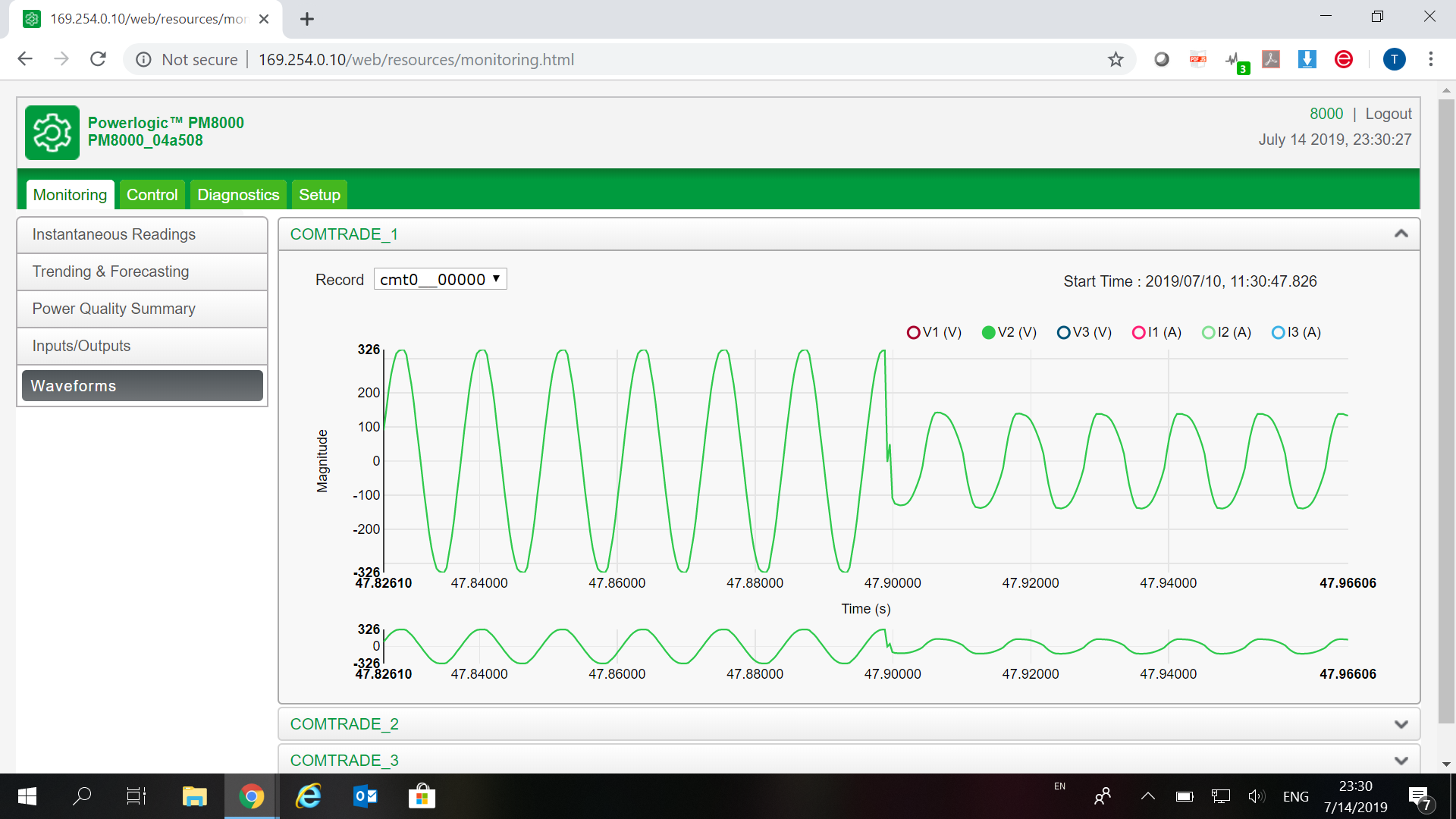

- Sinusoidžių fiksavimas įvykus tinklo kokybės įvykiui ✓
- Linijinės įtampos ✓
- Fazinės įtampos✓
- Linijinių įtampų vidurkis✓
- Fazinių įtampų vidurkis ✓
- Aktyvinė energija suvartota✓
- Aktyvinė energija sugeneruota✓
- Visa aktyvinė energija✓
- Aktyvinė galia fazėse✓
- Pilnutinė galia✓
- Pilnutinė galia fazėse✓
- Dažnis✓
- Galios faktorius (cos) ✓
- Srovė ✓
- Srovinių harmonikų disbalansas ✓
- Srovės poreikis✓
- Reaktyvinė energija sugeneruota✓
- Reaktyvinė energija suvartota✓
- Visa reaktyvinė energija✓
- Reaktyvinė energija fazėse✓
Komunikacijos:
- Komunikacijos jungtis- Modbus RS-485, Ethernet, nuosekli sąsaja ( Modbus, ION DNP3)
Matavimo tikslumas:
- Srovės Klasė 0.2 pagal IEC 61557-12
- Įtampos Klasė 0.2 pagal IEC 61557-12
- Aktyvinė galia Klasė 0.2 pagal IEC 61557-12
- Pilnutinė galia Klasė 0.5 pagal IEC 61557-12
- Dažnis Klasė 0.02 pagal IEC 61557-12
- Aktyvinė energija Klasė 0.2 pagal IEC 62053-22 5 A
- Reaktyvinė energija Klasė 0.5 pagal IEC 62053-24
- THD ir invidualių harmonikų Klasė 0.5 pagal IEC 62053-24
Aplinkos charakteristikos
- Matuojamos -25°C iki 70°C
- Darbinės -25°C iki 60°C
- Sandėliavimo temperatūra -40°C iki 85°C (kai nėra kondensato)
Apsaugos klasė:
- IP54 priekinė dalis
- IP30 galinė dalis.
